Похожий диаметр ещё не означает совместимость. Соединения отличаются формой резьбы, углом профиля, шагом и способом герметизации. Для резьбонарезного инструмента нужно дополнительно учитывать поколение головы, тип посадки и модель привода.
Главное правило Virax: новая голова может работать с совместимым ручным или электрическим приводом, но ножи старого и нового поколения между собой не переставляются. Для размеров 1 1/2 и 2″ нужно также различать шлицевые головы для Phenix IIB и III и восьмигранные головы для Phenix IV.
Если вы сначала хотите разобраться в конструкции и принципе работы, начните с руководства «Резьбонарезные головки Virax: устройство и выбор».
Резьба и место герметизации
В конических соединениях BSPT и NPT резьба стягивает детали и участвует в герметизации. В BSPP, JIC, ORFS и DIN резьба в основном создаёт осевое усилие, а герметичность обеспечивает конус, плоский торец, O-Ring, врезное кольцо или шайба.
BSPP
Цилиндрическая, профиль 55°. Уплотнение — шайба, кольцо или конус.
BSPT
Коническая 1:16, профиль 55°. Уплотнение — по резьбе с герметиком.
NPT
Коническая 1:16, профиль 60°. Не взаимозаменяема с BSPT.
JIC
Цилиндрическая UNF, уплотнение металлическим конусом 37°.
ORFS
Цилиндрическая UNF, O-Ring на плоском торце.
DIN 2353
Метрическая резьба, конус 24° или врезное кольцо.
Komatsu / JIS
Метрическая резьба, коническая посадка 30° к оси.
Не путайте два угла. Угол профиля BSP равен 55°, а уплотнительный конус конкретного фитинга BSPP может быть 60°. У JIC 37° относится к конусу, а не к профилю резьбы.

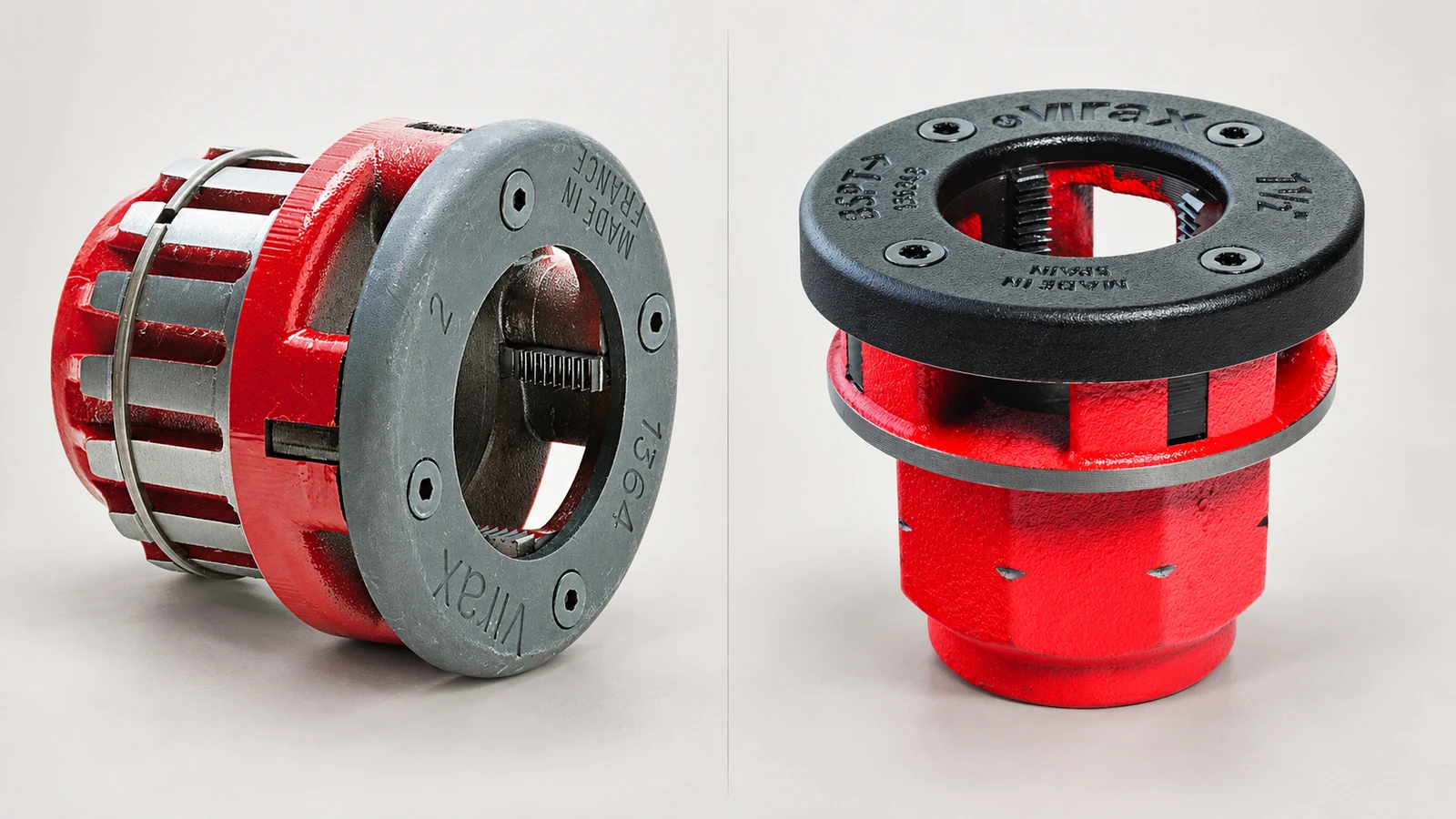

Что изменилось в головах серии 1363
Старые и новые ножи
Совпадение размера и стандарта резьбы не делает ножи взаимозаменяемыми: комплект выбирают по поколению самой головы.
Два посадочных места для размеров 1 1/2 и 2″
Для размеров до 1 1/4″ применяются восьмигранные головы группы A. В крупных размерах существуют два разных исполнения, и выбирать их только по резьбе и диаметру нельзя.
Шлицевая посадка
Головы 136346–136347 BSPT и 136356–136357 NPT. Для корпуса 1364, Phenix IIB и Phenix III.
Восьмигранная посадка
Головы 136348–136349 BSPT и 136358–136359 NPT. Для корпуса 1363 и Phenix IV.
Таблицы замены голов и ножей
В таблице указана полная новая голова и отдельный комплект ножей для ремонта старой или новой головы.
BSPT правая
| Размер | Старая голова | Новая голова | Старые ножи | Новые ножи |
|---|---|---|---|---|
| 1/4 | 136232 | 136340 | 136202 | 136320 |
| 3/8 | 136233 | 136341 | 136203 | 136321 |
| 1/2 | 136234 | 136342 | 136204 | 136322 |
| 3/4 | 136235 | 136343 | 136205 | 136323 |
| 1 | 136236 | 136344 | 136206 | 136324 |
| 1 1/4 | 136237 | 136345 | 136207 | 136325 |
| 1 1/2 | 136438 | 136346 | 136408 | 136326 |
| 2 | 136439 | 136347 | 136408 | 136326 |
Пример: старую BSPT-голову 136235 размером 3/4″ полностью заменяет новая 136343. Для ремонта старой головы нужен комплект 136205, а новые ножи 136323 устанавливаются только в новую голову.
NPT
| Размер | Старая голова | Новая голова | Старые ножи | Новые ножи |
|---|---|---|---|---|
| 1/4 | 136252 | 136350 | 136222 | 136330 |
| 3/8 | 136253 | 136351 | 136223 | 136331 |
| 1/2 | 136254 | 136352 | 136224 | 136332 |
| 3/4 | 136255 | 136353 | 136225 | 136333 |
| 1 | 136256 | 136354 | 136226 | 136334 |
| 1 1/4 | 136257 | 136355 | 136227 | 136335 |
| 1 1/2 | 136458 | 136356 | 136428 | 136336 |
| 2 | 136459 | 136357 | 136428 | 136336 |
Пример: старую NPT-голову 136254 размером 1/2″ заменяет новая 136352. Старую голову ремонтируют комплектом 136224, а новый комплект 136332 в неё не устанавливается.
Совместимые приводы Virax
Как подобрать голову и ножи
- Определите стандарт.Нужна точная маркировка BSPT или NPT, а не только номинальный размер.
- Проверьте направление.Таблицы относятся к правой резьбе; левые BSPT-головы имеют отдельные артикулы.
- Прочитайте артикул головы.1362xx, 1364xx и 1370xx — старое поколение; 1363xx — новое.
- Решите, что меняется.Полная новая голова уже содержит четыре ножа.
- Сверьте посадку и привод.Для 1 1/2 и 2″ обязательно различайте шлицевое и восьмигранное исполнение.
- Проверьте ограничения машины.Совпадение посадки не отменяет ограничений по мощности, типу резьбы и трубе.
Что сфотографировать перед заказом
Общий вид головы, маркировку, обратную сторону и посадку, установленные ножи, шильдик и общий вид привода.
